Регуляторы давления газа серии B/240

Запросить цену

Регуляторы B/240 предназначены для работы в системах, которые предусматривают резкое изменение или в системах, где за перекрытие потока газа отвечает соленоидный клапан. Устройство применяется для снижения неагрессивных газов и автоматического поддержания давления в заданных пределах.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Регуляторы производятся как в стандартном исполнении, так и в исполнении для среднего выходного давления (AP):

B/241 и B/241-AP — без ПСК и ПЗК;
B/242 и B/242-AP — с ПСК на выходе;
B/248 и B/248-AP — с независимым пневматическим ПЗК по минимальному и/или максимальному давлению на выходе;
B/249 и B/249-AP — то же, что и B/248, но с дополнением ПСК на выходе.

Все модели оборудованы резьбовым соединением 1½″. Фланцевое соединение Д_у 40 PN16 по специальному заказу.

Технические характеристики

Входное давление	Р_max — 0,6 МПа
Выходное давление:
стандартное исполнение	Р_max — 7,5 кПа, Р_min — 1,0 кПа
исполнение для среднего давления (AP)	Р_max — 32 кПа, Р_min — 5,0 кПа
Температура окружающей среды	от −40 до +80 °С
Коэффициент пропускной способности:
С1	22
Cg	80 при входном давлении от 0,003 до 0,04 МПа
Cg	130 при входном давлении от 0,05 до 0,3 МПа
Cg	100 при входном давлении от 0,4 до 0,6 МПа
Корпус привода	литой алюминий
Крышка	литой алюминий
Корпус клапана	GS500-7 UNI 4544
Диск клапана	OT58 UNI 2012
Седло клапана	OT58 UNI 2012
Диафрагма	Резина Buna-N
Уплотнения	Резина Buna-N

Купить B/240 в Самаре

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. B/240 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Самару организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Самару осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Функциональные характеристики

Класс точности — AC: до ±5%.

Максимальное превышение выходного давления при нулевом расходе — SG: до +10 %.

Диапазон расходов, в котором возможно превышение выходного давления до максимального — SZ: до 10%.

Диаметр седла — 11/16″.

ПЗК с независимым пневматическим управлением:

класс точности — AG: ±5%;
время срабатывания ≥1 с.

Температура:

стандартная версия — газа от −10 до +60 °С; окружающая от −20 до +80 °С;
низкотемпературная версия — газа от −30 до +60 °С; окружающая от −40 до +80 °С.

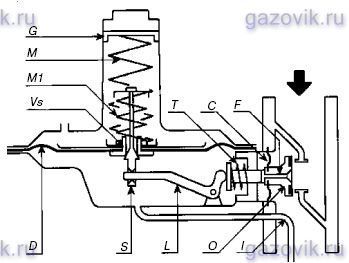

Схема пневматическая функциональная:
С — мембрана; D — мембрана; F — отверстие в клапане; G — регулировочная гайка; I — импульсное соединение; L — рычаг; M, M1, T — пружины; O — диск клапана; S — шток; Vs — встроенный сбросной клапан

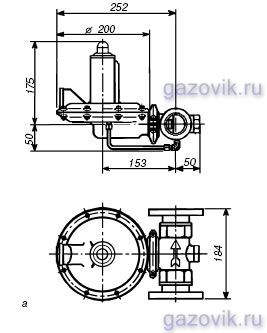

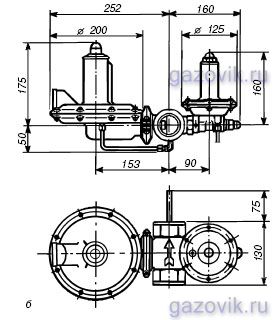

Габаритные и присоединительные размеры регуляторов серии B/240:
а — регуляторы давления газа B/241, B/242; б — регуляторы давления газа B/248, B/249

Примечание. Стандарт — 1½″ резьбовое соединение (фланцевое соединение Д_у 40 РN 16 — по специальному запросу).

Таблица пропускной способности

Выходное давление, кПа		Входное давление, МПа								Код пружины
Выходное давление, кПа		0,003	0,005	0,0075	0,01	0,015	0,02	0,03	0,04	Код пружины
Стандарт	1,5	12	15	20	30	40	50	65	80	0174250
	2,0	—	15	20	30	40	50	65	80	0241400
	3,0	—	12	20	30	40	50	65	80	0241410
	4,0	—	—	15	25	40	50	65	80	0241420
	5,0	—	—	15	20	40	50	65	80	0241420
	7,5	—	—	—	15	30	45	60	80	0241430
A. P.	10,0	—	—	—	—	20	40	50	80	0241440
	15,0	—	—	—	—	—	30	40	70	0241450
	20,0	—	—	—	—	—	—	30	60	0241460
	30,0	—	—	—	—	—	—	—	50	0241480

Выходное давление, кПа		Входное давление, МПа								Код пружины
Выходное давление, кПа		0,05	0,075	0,1	0,15	0,2	0,3	0,4	0,5–0,6	Код пружины
Стандарт	1,5	100	120	120	170	200	250	250	250	0174250
	2,0	100	120	120	170	200	250	250	250	0241400
	3,0	100	120	120	170	200	250	250	250	0241410
	4,0	100	120	120	170	200	250	250	250	0241420
	5,0	100	120	120	170	200	250	250	250	0241420
	7,5	100	120	120	170	200	250	250	250	0241430
A. P.	10,0	100	120	120	170	200	250	250	300	0241440
	15,0	100	120	120	170	200	250	250	300	0241450
	20,0	100	120	120	170	200	250	250	300	0241460
	30,0	80	110	110	170	200	250	250	300	0241480

Производительность в м³/ч для природного газа с удельным весом 0,702. Для других газов значение, указанное в таблице, должно быть умножено на 0,595 для пропана, 0,518 для бутана, 0,755 для азота и 0,744 для воздуха.
