Установка газорегуляторная шкафная УГРШ-50Н(В)-2(-О)

от 98 400 ₽

Установка УГРШ-50Н(В)-2(-О) состоит из металического шкафа, в котором смонтировано оборудование. Устройство имеет два обогревателя для работы в холодное время года. В состав технологического оборудования входит регуляторы давления газа РД1 и РД4.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители:ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

Технические характеристики

	УГРШ-50Н- 2-О	УГРШ-50Н- 2	УГРШ-50В- 2-О	УГРШ-50В- 2
Регулятор давления газа	РДП-50Н(В)
Рабочая среда	природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа	0,05–1,2	0,05–1,2	0,1–1,2	0,1–1,2
Диапазон выходных давлений, кПа	1,5–60	1,5–60	60–600	60–600
Пропускная способность, м³/ч: при Р_вх = 1,2 МПа, при работе одной линии редуцирования	6800	6800	6800	6800
при Р_вх = 0,6 МПа, при работе одной линии редуцирования	3650	3650	3650	3650
Пределы настройки контролируемого давления клапана предохранительного запорного, МПа:
нижний предел	0,0003–0,003		0,003–0,03
верхний предел	0,002–0,075		0,03–0,75
Диапазон настройки предохранительного сбросного клапана ПСК?25, МПа	1,15		1,15
Стабильность поддержания выходного давления, %	±5	±5	±5	±5
Тепловая мощность горелки, кВт	1,85	—	1,85	—
Расход газа на горелку, м³/ч	0,16–0,25	—	0,16–0,25	—
Время включения горелки, сек.	90	—	90	—
Время выключения горелки при прекращении подачи газа, сек.	90	—	90	—
Масса, кг	600	600	600	600

Купить УГРШ-50Н(В)-2(-О) в Самаре

Компания осуществляет поставки промышленного оборудования на всей территории РФ. УГРШ-50Н(В)-2(-О) входит в перечень стандартного оборудования, доступного к заказу. Доставка в Самару выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.

Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.

Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Самару осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.

Установка газорегуляторная шкафная УГРШ-50Н(В)-2(-О)

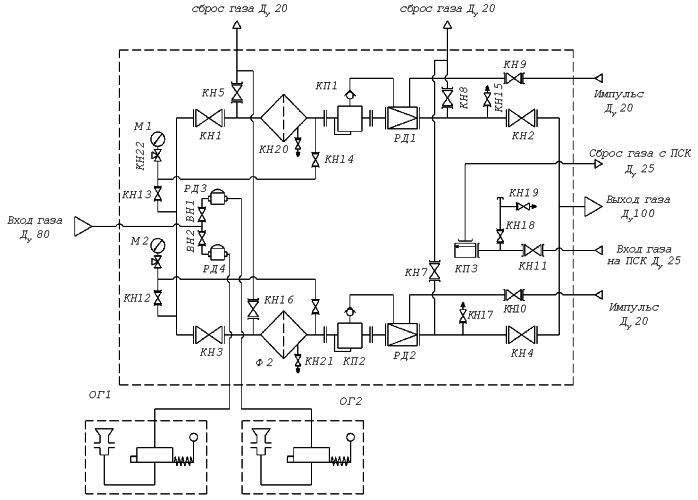

Схема общая принципиальная УГРШ-50-2:
КН1-КН23; ВН1; ВН2 — запорная арматура; Ф1 Ф2 — фильтры; М1,М2 — манометры показывающие; КП1; КП2 — клапаны предохранительные запорные; КП3 — клапан предохранительный сбросной; РД1-РД4 — регуляторы давления газа; ОГ1; ОГ2 — обогреватели.

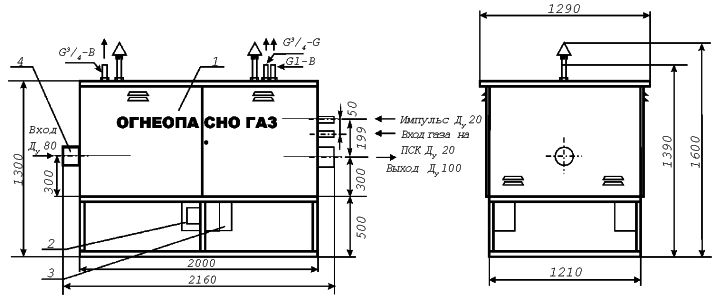

Установка УГРШ 50-2 состоит из металлического шкафа 1, в котором смонтировано технологическое оборудование 4. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Для обогрева установки в холодное время года предназначены два обогревателя 2 и 3.

Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

— крана КН1 (КН3) на выходе;

— фильтра Ф1 (Ф2). Для визуального наблюдения за давлением газа и перепада давления на фильтре предусмотрены манометры М1(М2) с кранами КН13, КН14, КН22 (КН12, КН16, КН23). Кран КН20 (КН21) установленный на фильтре служит для слива конденсата;

— клапана предохранительного запорного КП1 (КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;

— регулятора давления газа РД1 (РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах;

— крана КН2 (КН3) на выходе;

— импульсного трубопровода с краном КН9 (КН10);

— предохранительного сбросного клапана КПЗ, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода.

Для замера давления и настройки КПЗ предназначены краны КН18 и КН19.

Для замера давления на выходе установлен кран КН15 (КН17).

Для сброса газа в атмосферу при выполнении ремонтных работ предусмотрены сбросные трубопроводы высокого давления с краном КН5 (КН6) и низкого давления с краном КН8 (КН9).

Для обогрева установки в зимнее время служат два обогревателя ОГ1 и ОГ2, к которым через вентели ВН1, ВН2 и регуляторы давления газа РД3 и РД4 поступает газ требуемого давления.
