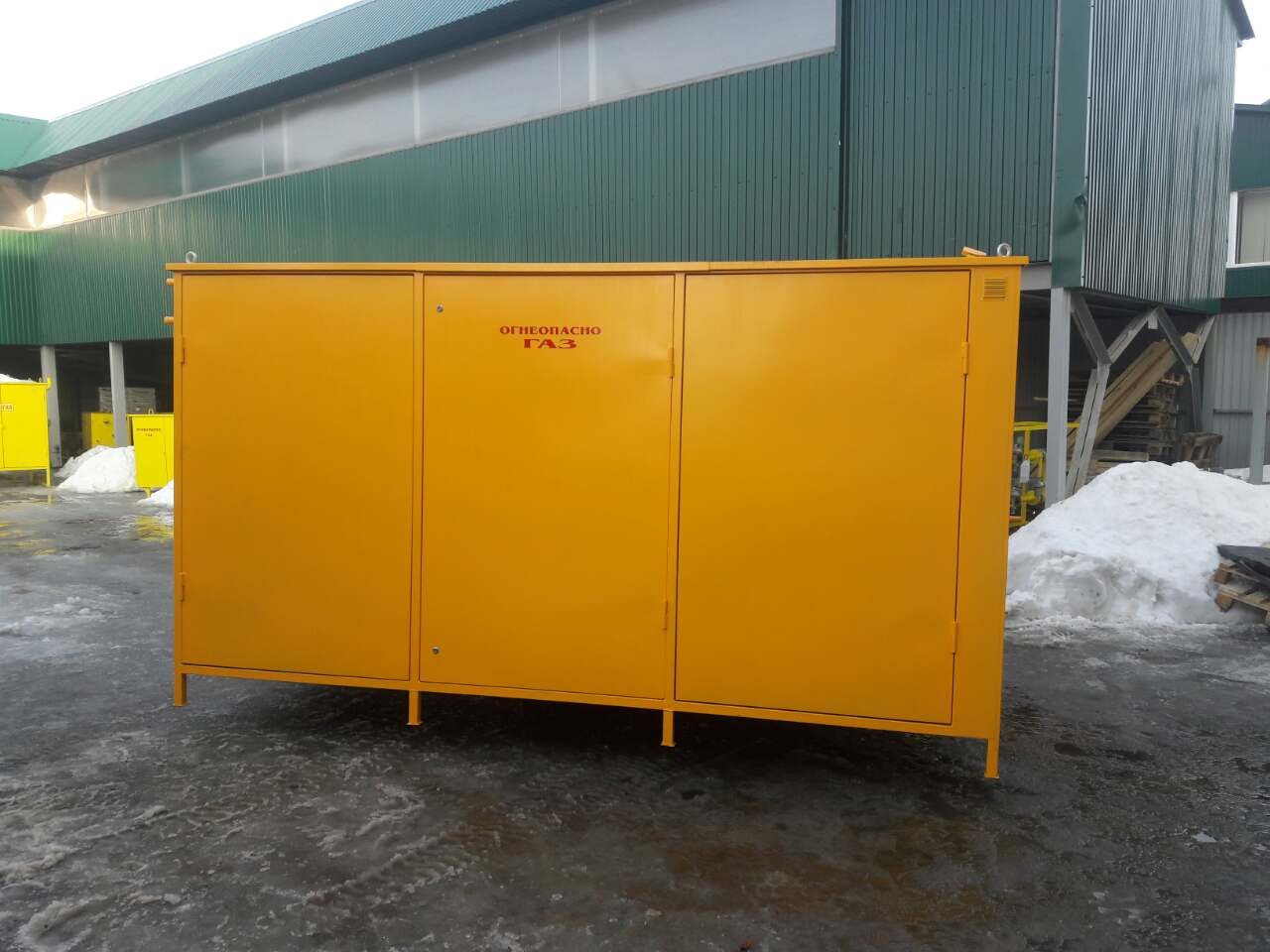

Газорегуляторный пункт шкафной с узлом учета газа ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03БМ-04-2ПУ1
Пункты газораспределительные шкафные ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03БМ-04-2ПУ1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при последовательой установке регуляторов. Предназнаечны для снижения высокого давления и поддержания его в заданных пределах.
Технические характеристики
| 03БM-07-2ПУ1 | 03БМ-01-2ПУ1 | 03БМ-04М-2ПУ1 | 03БM-04-2ПУ1 | |
|---|---|---|---|---|
| Регулятор давления газа: | ||||
| Линия 1 | РДСК-50БМ | РДСК-50БМ | РДСК-50БМ | РДСК-50БМ |
| Линия 2 | РДНК-1000 | РДНК-У | РДНК-400М | РДНК-400 |
| Регулируемая среда | природный газ по ГОСТ 5542-87 | |||
| Давление газа на входе, МПа | ||||
| Рвх, 1 | 0,6 | 1,2 | 1,2 | 0,6 |
| Рвх, 2 | 0,3 | 0,3 | 0,3 | 0,3 |
| Диапазон настройки выходного давления, кПа: | ||||
| Рвых, 1 | 270–300 | 270–300 | 270–300 | 270–300 |
| Рвых, 2 | 2–5 | 2–5 | 2–5 | 2–5 |
| Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч: | ||||
| Рвых, 1 | 400 | 750 | 750 | 580 |
| Рвых, 2 | 300 | 250 | 250 | 120 |
| Масса, кг* | 250 | 250 | 250 | 250 |
* Массу изделий уточнять при заказе, в таблице указаны справочные данные.
Купить ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03БМ-04-2ПУ1 в Самаре
Компания осуществляет поставки промышленного оборудования на всей территории РФ. ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03БМ-04-2ПУ1 входит в перечень стандартного оборудования, доступного к заказу. Доставка в Самару выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.
Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.
Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Самару осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа первой ступени редуцирования 12, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходной кран 14 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второй выходной кран 15 поступает к потребителю. В пункте предусмотрен выход после первой ступени редуцирования газа. При использовании пункта в двухступенчатом режиме, выходной патрубок первой ступени должен быть заглушен.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 13 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.
На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 16, 17, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входного крана 1, после регуляторов давления газа 6, 12 и на байпасах предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

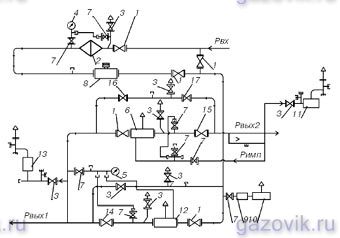

Схема пневматическая функциональная:
1, 3, 7, 14, 15, 16, 17 — краны шаровые; 2 — фильтр; 4 — манометр МТ.; 5 — манометр; 6, 12 — регуляторы; 8 — газовый счетчик; 9 — регулятор (для отопления); 10 — газогорелочное устройство; 11 — клапан предохранительный сбросной; 13 — клапан предохранительный сбросной

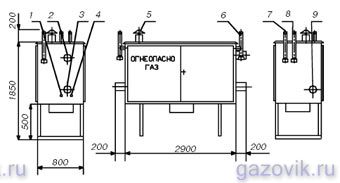

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — подвод импульса к регулятору; 2 — Рвх; 3 — Рвых.2; 4 — вход клапана предохранительного сбросного; 5 — вентиляционный патрубок; 6 — выход клапана предохранительного сбросного; 7 — продувочный патрубок; 8 — выход клапана предохранительного сбросного; 9 — Рвых.1
* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
