Краны шаровые для газа фланцевого присоединения LD

Спецификация материалов

• Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
• Шар: коррозионностойкая сталь
• DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80-600: AISI 409
• Шток: коррозионностойкая сталь (12Х18Н10Т, 20Х13)
• Уплотнение штока: фторсилоксановый эластомер
• Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
• Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-200: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

DN 250-600: механический редуктор в комплекте

Фланцы

Присоединительные размеры по ГОСТ 33259

Основные технические характеристики

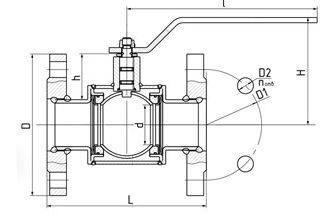

DN	PN	Код	d	D	D1	D2	n отв	h	H	I	L	Вес, кг.
40	40	КШ.Ц.Ф.GAS.040.040.П/П.02	40	145	110	18	4	52	117	220	290	5,5
50	40	КШ.Ц.Ф.GAS.050.040.П/П.02	49	160	125	18	4	52	121	220	300/180	7,1
65	16	КШ.Ц.Ф.GAS.065.016.П/П.02	64	178	145	18	4	75	155	315	300	9,9
65	25	КШ.Ц.Ф.GAS.065.025.П/П.02	64	180	145	18	8	75	155	315	300	11,0
80	16	КШ.Ц.Ф.GAS.080.016.П/П.02	75	195	160	18	4	77	165	315	320	15
80	25	КШ.Ц.Ф.GAS.080.025.П/П.02	75	195	160	18	8	77	165	315	320/210	12
100	16	КШ.Ц.Ф.GAS.100.016.П/П.02	100	215	180	18	8	107	195	525	320/210	12
100	25	КШ.Ц.Ф.GAS.100.025.П/П.02	100	230	190	22	8	107	195	525	350/230	19,9
125	16	КШ.Ц.Ф.GAS.125.016.П/П.02	125	245	210	18	8	111	214	525	380	26,5
125	25	КШ.Ц.Ф.GAS.125.025.П/П.02	125	270	220	26	8	111	214	525	380	30,3
150	16	КШ.Ц.Ф.GAS.150.016.П/П.02	148	275	240	22	8	124	239	525	410	39
150	25	КШ.Ц.Ф.GAS.150.025.П/П.02	148	300	250	26	8	124	239	525	410	44
200	16	КШ.Ц.Ф.GAS.200.016.П/П.02	200	335	295	22	12	128	274	1030	530	85
200	25	КШ.Ц.Ф.GAS.200.025.П/П.02	200	360	310	26	12	128	274	1030	530	91
250*	16	КШ.Ц.Ф.GAS.250.016.П/П.02	240	405	355	26	12	193	330	-	750	144
250*	25	КШ.Ц.Ф.GAS.250.025.П/П.02	240	425	370	30	12	193	330	-	750	153
300*	16	КШ.Ц.Ф.GAS.300.016.П/П.02	300	460	410	26	12	221	384	-	750	236
300*	25	КШ.Ц.Ф.GAS.300.025.П/П.02	300	485	430	30	16	221	384	-	750	249
350*	16	КШ.Ц.Ф.GAS.350.016.П/П.02	390	520	470	26	16	247	436	-	990	422
350*	25	КШ.Ц.Ф.GAS.350.025.П/П.02	390	550	490	33	16	247	436	-	990	449
400*	16	КШ.Ц.Ф.GAS.400.016.П/П.02	390	580	525	30	16	223	436	-	990	468
400*	25	КШ.Ц.Ф.GAS.400.025.П/П.02	390	610	550	33	16	223	436	-	990	496
500*	16	КШ.Ц.Ф.GAS.500.016.П/П.02	500	710	650	33	20	264	530	-	1017	878
500*	25	КШ.Ц.Ф.GAS.500.025.П/П.02	500	730	660	39	20	264	530	-	1017	899
600*	16	КШ.Ц.Ф.GAS.600.016.П/П.02	600	840	770	39	20	318	645	-	1173	1211
600*	25	КШ.Ц.Ф.GAS.600.025.П/П.02	600	840	770	39	20	318	645	-	1173	1233
700*	16	КШ.Ц.Ф.GAS.700.016.П/П.02	700	910	840	39	24	430	790	-	1376	2500
700*	25	КШ.Ц.Ф.GAS.700.025.П/П.02	700	960	875	45	24	430	790	-	1376	2550















































* поставляется в комплекте с редуктором. Строительная высота указана по посадочный фланец.
